Zahnradpumpen
Serie A
Diese Zahnradpumpen sind in einer Vielzahl an Ausführungen lieferbar und für den Transfer von reinen Flüssigkeiten - besonders für Hydraulik- und Schmieröle - geeignet.

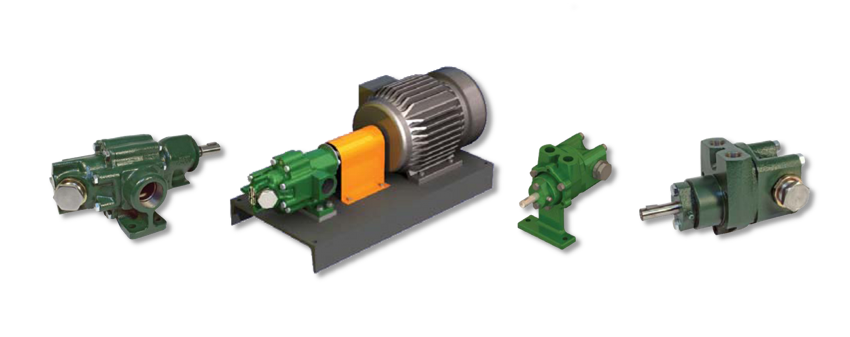

Neben verschieden Wellenabdichtungsarten - Lippendichtung, Packungsdichtung oder Gleitringdichtung - sind diese Pumpen in Fuß- oder Flanschausführung (NEMA) sowie optional mit internem Überströmventil und externem Kugellager lieferbar.
Folgende Materialien sind für diesen Pumpentyp erhältlich:
| Gehäuse: | Gusseisen, optional Sphäroguss (für Baugröße 005, 01 und 02) |
|---|---|
| Welle: | Stahl, gehärtet |
| Zahnräder: | Stahl, gehärtet (Baugröße 005 bis 03), Sphäroguss (Baugröße 06 bis 40) |
| Lager: | Bronze, optional: Eisen, Kohlenstoff oder Kupfer-Kohlenstoff |
Typenschlüssel A-Serie (am Beispiel 1AM03)
| 1 | Ausführung | 1 | Fußausführung |
|---|---|---|---|
| 1 | Ausführung | 2 | Fußausführung mit Überströmventil |
| 1 | Ausführung | 17 | Flanschausführung |
| 1 | Ausführung | 18 | Flanschausführung mit Überströmventil |
| 1 | Ausführung | 25 | Aggregat auf Grundplatte |
| 1 | Ausführung | 26 | Aggregat auf Grundplatte mit Überströmventil |
| AM | Wellenabdichtung | AL | Lippendichtung |
| AM | Wellenabdichtung | AM | Gleitringdichtung |
| AM | Wellenabdichtung | AP | Packungsdichtung |
| 03 | Baugröße | 005 | 0,05 Gal pro 100 1/min [0,19 l pro 100 1/min] |
| 03 | Baugröße | 01 | 0,1 Gal pro 100 1/min [0,38 l pro 100 1/min] |
| 03 | Baugröße | 02 | 0,2 Gal pro 100 1/min [0,76 l pro 100 1/min] |
| 03 | Baugröße | 03 | 0,3 Gal pro 100 1/min [1,14 l pro 100 1/min] |
| 03 | Baugröße | 06 | 0,6 Gal pro 100 1/min [2,27 l pro 100 1/min] |
| 03 | Baugröße | 08 | 0,9 Gal pro 100 1/min [3,41 l pro 100 1/min] |
| 03 | Baugröße | 12 | 1,3 Gal pro 100 1/min [4,92 l pro 100 1/min] |
| 03 | Baugröße | 16 | 1,7 Gal pro 100 1/min [6,44 l pro 100 1/min] |
| 03 | Baugröße | 21 | 2,2 Gal pro 100 1/min [8,33 l pro 100 1/min] |
| 03 | Baugröße | 27 | 2,7 Gal pro 100 1/min [10,22 l pro 100 1/min] |
| 03 | Baugröße | 32 | 3,3 Gal pro 100 1/min [12,49 l pro 100 1/min] |
| 03 | Baugröße | 40 | 4,2 Gal pro 100 1/min [15,90 l pro 100 1/min] |
Ausführungen:
