Abreißkupplungen

Schlauchabreißkupplungen

Für vielfältigste Anwendungen, auch agressive Medien und Tieftemperaturanwendungen. Nach neuesten Erkenntnissen der Sicherheitstechnik für die Bereiche Lagerung, Umschlag- und Abfülleinrichtungen sind Schlauchabreißkupplungen bzw. sicherheitstrennkupplungen das ideale Bauelement zur wesentlichen Erhöhung des Sicherheitsstandards. Diese Form der Absicherung kann einfach und kostengünstig nachgerüstet werden und besitzt eine Vielzahl von Einbauvarianten.

Schlauchabreißkupplung
PN 40, bauteilgeprüft, Flansche nach DIN 2635, komplett aus Edelstahl, ohne Schweißnähte, zur Absicherung von Hochdruckschläuchen bei Kesselwagen- und Straßentankwagenentleerung bzw. -befüllung, im getrennten Zustand beidseitig absperrend,die Trennung erfolgt über 3 Sollbruchbolzen.

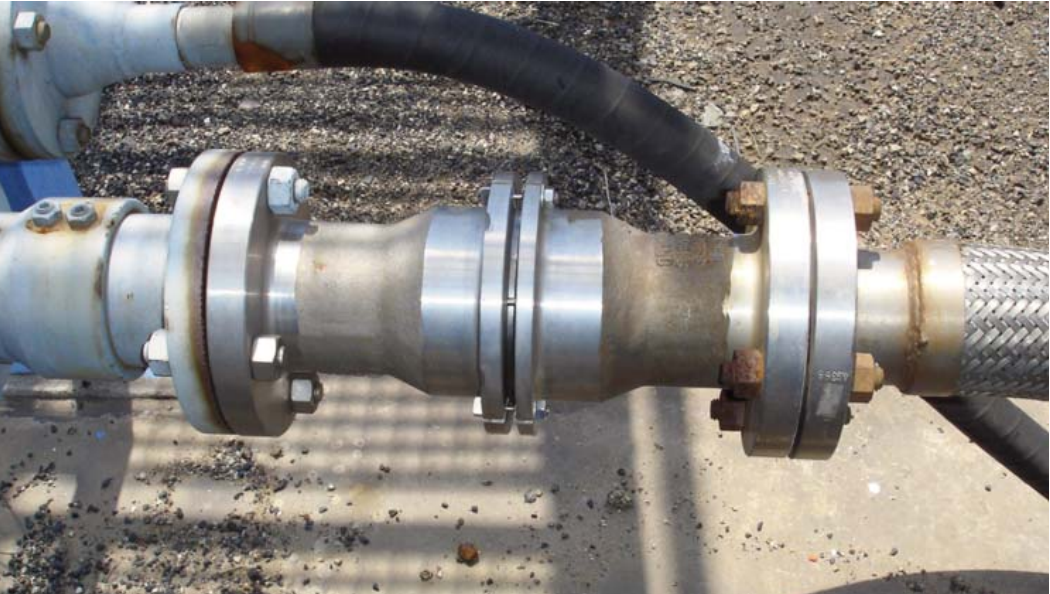

Anwendungsbeispiel

Konstruktionsmerkmale:

• Gehäuse und Ventilteller aus Edelstahl
• Trennung erfolgt über Sollbruchbolzen
• Dichtungen entsprechend dem Durchflussmedium
• auch für Einsatz im Kryobereich geeignet
• DN 25 bis DN 200 - Flanschausführung
• Andere Nenngrößen bzw. Flansche nach ISO oder ANSI sowie andere Anschlüsse auf Anfrage lieferbar

Technische Daten

Modell Anschluss Baulänge Gewicht (kg)
APC 1,5" DN25 163 4
APC1,5" DN32 163 5
APC1,5" DN40 163 6
APC2,5" DN50 200 12
APC2,5" DN65 200 13
APC3" DN80 340 24
APC4" DN80 360 31
APC4" DN100 340 38
APC4" DN125 340 45
APC6" DN150 480 100
APC8" DN200 640 235

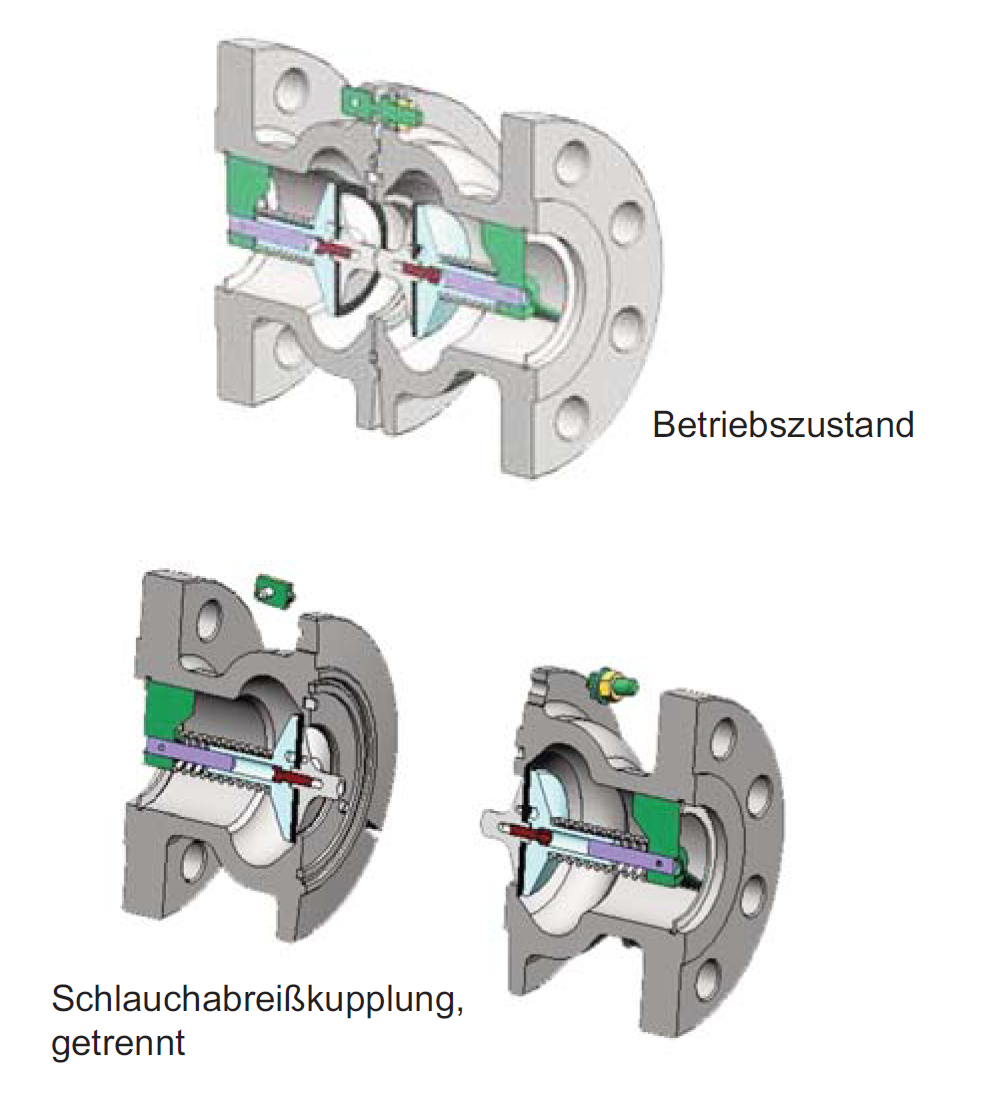

Funktionsprinzip (zum Vergrößern anklicken)

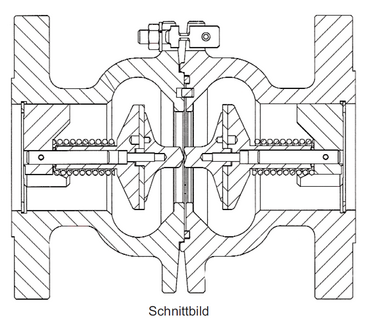

Schnittzeichnug (zum Vergrößern anklicken)
