Drehkolbenpumpen / Kreiskolbenpumpen

Drehkolbenpumpen sind Verdrängerpumpen, die mit zwei Kolben im Pumpeninneren Flüssigkeiten fördern.

Eine Antriebswelle wird über einen Motor angetrieben und überträgt die Drehung über ein Ritzel auf 2 Wellen im Inneren der Pumpe, die mittels Gleitringdichtungen abgedichtet werden. Die Rotoren drehen sich bei diesem Pumpentyp berührungslos im Gehäuse.

Je nach Anwendungsfall und Anforderungen werden entsprechende Kolbenformen, wie Bi-Wing, Tri-Wing, Tri-Lobe etc. gewählt.

Diese Pumpen sind sehr gut für hochviskose Medien, für scherempfindliche Medien oder für Medien mit Partikeln geeignet. Es können sowohl Feststoffpartikel, als auch weiche Partikel, wie z.B. Fruchtstücke gefördert werden.

Die Pumpenart wird sehr gern bei Lebensmittel- und Pharmaanwendungen eingesetzt, da sich keine Lager im Medium befinden und der einfache Aufbau neben der CIP-Reinigung auch eine schnelle Demontage ermöglicht.

Technische Daten

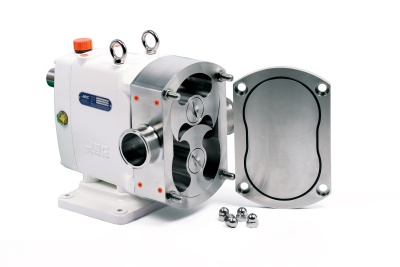

Drehkolbenpumpe mit Bi-Wing-Rotor

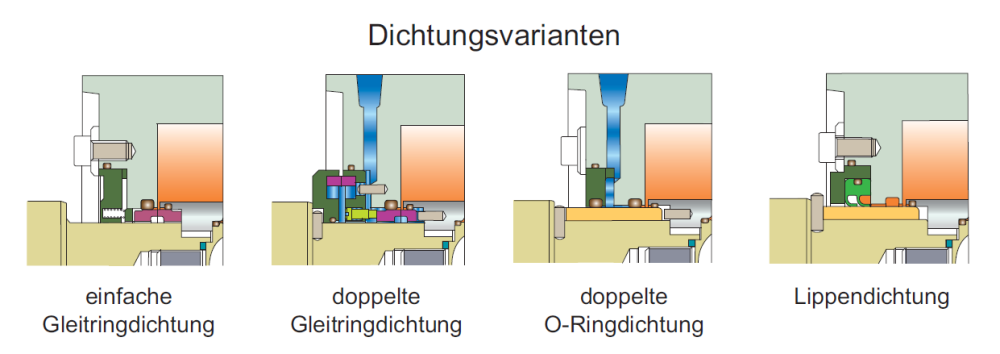

Dichtungsvarianten (zum Vergrößern Bild anklicken)

Konstruktionsmerkmale:

• Gehäuse und Drehkolben aus Edelstahl
• optional mit Heiz- oder Kühlmantel
• Anschlüsse Milchrohr nach DIN11851, andere Anschlussvarianten optional lieferbar
• statische Dichtungen aus FKM, EPDM oder FKM mit PTFE ummantelt
• Volumenstrom: bis 100 m³/h
• max. Viskosität: 1.000.000 mPas
• auch als Ultra-Clean Ausführung lieferbar

Zulassungen:

• ATEX
• FDA
• EHEDG

Vorteile:

• ideal für viskose und empfindliche Medien, besonders in der Food- und Pharmaindustrie (keine Scherwirkung)
• schonende Förderung
• besonders gut geeignet für stückige Medien
• Hochtemperatur- und Hochdruckausführungen
• optional mit Heiz- oder Kühlmantel
• gut geeignet für scherempfindliche Produkte
• große Auswahl an Drehkolbenausführungen für die verschiedensten Einsatzgebiete verfügbar
• Pumpe ist reversierbar, daher ist auch ein Rückwärtsfördern möglich

Modell 105 110 115 120 220 225 330 340 440 450
Verdrängerrraum (Liter) 0,02 0,05 0,12 0,21 0,41 0,62 1,02 1,44 2,27 3,34
max. Medientemperatur (°C) 200 200 200 200 200 200 200 200 200 200
max. Differenzdruck (bar) 20 20 12 8 12 8 12 8 12 8
max. Drehzahl (1/min) 1000 1000 800 800 700 700 600 600 500 500
max. Partikelgröße* (mm) 10 10 10 13 18 18 25 25 35 35
Anschlüsse (mm) 25 25 40 50 50 65 80 100 100 125

*max. Partikelgröße für weiche Feststoffe

Abmessungen und Gewichte

Modell 105 110 115 120 220 225 330 340 440 450
A 264 264 274 290 377 400 475 500 620 655
B 152 152 152 152 188 188 242 242 324 324
C 198 198 198 198 257 257 344 344 458 458
D 219 219 222 229 307 320 389 402 505 522
E 96 96 96 96 129 129 154 154 198 198
F 84 84 84 84 132 132 160 160 210 210
G 134 134 134 134 180 180 242 242 320 320
H 12 12 12 12 15 15 22 22 30 30
J 47 47 47 47 59 59 70 70 80 80
K 141 141 141 141 185 185 243,5 243,5 324 324
L 77 77 77 77 101 101 128,5 128,5 170 170
M 109 109 109 109 143 143 186 186 247 247
N 22 22 22 22 32 32 45 45 55 55
X 34 34 34 34 53 53 57 57 67 67
Y 8 8 8 8 10 10 14 14 14 14
Z 9 9 9 9 11 11 13 13 15 15
Gewicht (kg) 17 17 19 20 42 48 94 103 225 250
