Magnetfilter
Magnet- bzw. Magnetbeutelfilter kommen bei Anwendungen Einsatz, in denen eine zuverlässige Beseitigung von magnetischen Partikeln erforderlich ist.
Die Filter sind serienmäßig mit keramischen Magnetstäben ausgestattet. Optional ist das HiFlux-Magnetsystem erhältlich, das ein siebenmal höheres Magnetfeld erzeugt, wodurch Wirkungsgrad und Kapazität wesentlich gesteigert werden. Außerdem lassen sich die HiFlux-Magnetstäbe, die auf neuesten Entwicklungen bei Neodymium Magneten basieren, noch einfacher reinigen.
Der Magnetbeutelfilter vereint die Vorteile der Magnet- und Beutelfiltration. Er wird zur Teilstromfiltration in Fernwärme- und Kühlanlagen eingesetzt, da er sowohl magnetische und nichtmagnetische Partikel bis 1μm filtern kann.
Die Magnetstäbe halten ferromagnetische Partikel sowie Mischoxide von Fe3O4 zurück.
Technische Daten

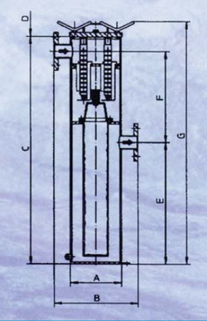

Magnetbeutelfilter
Abmaße in mm (versch. Größen lieferbar)
A: 219,1 bis 610
B: 360 bis 850
G: 1070 bis 1750
| Werkstoff | Kohlenstoffstahl oder rostfreier, säurefester Stahl AISI 316L |
|---|---|
| Betriebsdruck | 10 (oder 16 bar) |
| Differenzdruck | max. 1,0 bar |
| Betriebstemperatur | max. 90°C (120°C) |
| Filterbeutel | Polypropylen ab 1 μm (max. 90°C) Polyamid ab 5 μm (max. 120°C) |
| Magnetausführung | Standard keramische Magnete oder HiFlux Neodymium Magnete |
| Kapazität* | bei einer Viskosität von 1 cSt und einer Filterfeinheit von 5 μm: Standard bis 119 m3/h HiFlux bis 210 m3/h |

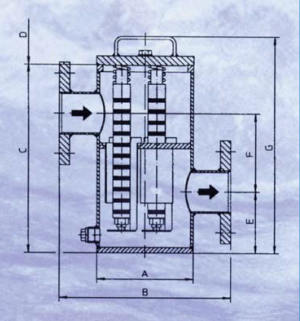

Magnetfiler
Abmaße in mm (versch. Größen lieferbar)
A: 168,3 bis 323,9
B: 300 bis 550
G: 393 bis 765
| Werkstoff | geschweißter Stahl oder rostfreier, säurefester Stahl AISI 316 |
|---|---|
| Betriebsdruck | 10 (oder 16 bar) |
| Prüfdruck | 14 (bzw. 24 bar) |
| Betriebstemperatur | Standard max. 120°C HiFlux max. 100°C |
| Magnetausführung | Standard keramische Magnete oder HiFlux Neodymium Magnete |
| Kapazität* | bei einer Viskosität von 1cSt: Standardmagnetstäbe bis 36 m3/h HiFlux-Magnetstäbe bis 120 m3/h |
