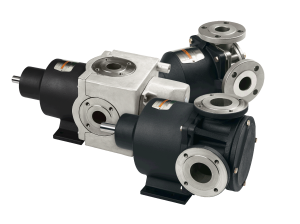

Zahnradpumpen
EG-Serie
Konstruktionsmerkmale:
• Gehäuse wahlweise aus Kugelgraphitguss, C-Stahl oder Edelstahl
• Gleitlager aus Kohlenstoff, Wolframkarbid oder Bronze
• O-Ringe aus FKM, PTFE-ummanteltem FKM oder Kalrez
• optional mit Heiz- oder Kühlmantel
• Anschlüsse: 1½", 2", 3" oder 4", wahlweise mit Innengewinde oder DIN-Flansch
• max. Differenzdruck 13 bar (Edelstahl 10 bar)
• Viskosität: bis zu 50.000 mPas
• Volumenstrom bis 45 m³/h (Edelstahl 36 m³/h)
• Temperaturbereich: -40 bis 260°C
Zulassungen:
• ATEX
• TA-Luft

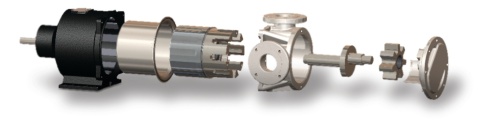

Vorteile:
• hermetisch dicht durch Magnetkupplung
• dichtungslose Ein-Kammer-Konstruktion für bessere Flüssigkeitszirkulation und bessere Magnettopf-Kühlung
• patentierte, dreifache Wellenlagerung zur Verminderung der Wellendurchbiegung
• einfache Demontage / geringe Anzahl an Bauteilen
• hohe Eingangsdrücke möglich
Kugelgraphit- (CS) und Stahlgussausführung (DI)
| Modell | E1-2 CS | E1-4 CS | E1-24 CS/DI | E1-32 CS/DI | E1-55 CS/DI | E1-69 CS/DI | E1-82 CS/DI |
|---|---|---|---|---|---|---|---|
| max. Volumenstrom (m³/h) | 3,4 | 6,8 | 17,0 | 22,7 | 30,7 | 38,6 | 45,4 |
| max. Drehzahl (1/min) | 1800 | 1800 | 780 | 780 | 640 | 640 | 640 |
| Anschlüsse (Gewinde oder Flansch) | 1½” | 1½” | 2” | 2” | 3” | 3” | 3” |
| max. Differenzdruck (bar) | 13,8 | 13,8 | 13,8 | 13,8 | 13,8 | 13,8 | 13,8 |
Edelstahlausführung (SS)
| Modell | E1-2 SS | E1-4 SS | E1-24 SS | E1-32 SS | E1-55 SS | E1-69 SS | E1-82 SS |
|---|---|---|---|---|---|---|---|
| max. Volumenstrom (m³/h) | 2,3 | 4,5 | 12,5 | 18,2 | 25,0 | 31,8 | 36,6 |
| max. Drehzahl (1/min) | 1200 | 1200 | 640 | 640 | 520 | 520 | 520 |
| Anschlüsse (Gewinde oder Flansch) | 1½” | 1½” | 2” | 2” | 3” | 3” | 3” |
| max. Differenzdruck (bar) | 10,3 | 10,3 | 10,3 | 10,3 | 10,3 | 10,3 | 10,3 |
