Zahnradpumpen
Serie 3600
Diese universell einsetzbaren Heavy-Duty Gusspumpen sind in einer Vielzahl an Ausführungen lieferbar und für einen weiten Anwendungsbereich - von hochviskosen Medien wie Bitumen und Molasse, über Druckfarben bis hin zu Schmierölen und Dieselkraftstoffen - einsetzbar.
Neben verschieden Wellenabdichtungsarten - Lippendichtung, Packungsdichtung oder Gleitringdichtung - sind optional auch Ausführungen mit einfachem oder bi-direktionalem Überströmventil, Heizmantel, externem Lager oder integriertem Untersetzungsgetriebe lieferbar.
Außerdem sind viele Baugrößen wahlweise mit Stutzenstellung in 90° oder 180° verfügbar.
Folgende Materialien sind für diesen Pumpentyp erhältlich:
| Gehäuse: | Gusseisen |
|---|---|
| Welle: | Stahl, optional: Edelstahl |
| Zahnräder: | Gusseisen, optional: Bronze, Edelstahl oder Delrin® (Kunststoff, nur Mitläufer) |
| Lager: | Bronze, optional: Eisen oder Kohlenstoff |
| Typenschlüssel (z.B. 3648 HBFRV) | |||
| 3 | Lage der Anschlussstutzen |
3 - 90° | |
| 4 - 180° | |||
| 6 | Wellenabdichtung | 5 - Lippendichtung | |
| 6 - Packungsdichtung | |||
| 7 - Gleitringdichtung | |||
| 8 - Lippendichtung mit Kugellager | |||
| 48 | Baugröße | 11 | 35 |
| 17 | 43 | ||
| 22 | 48 | ||
| 32 | 58 | ||
| Ausführung | H | Pumpe ohne externes Lager | |
| HB | Pumpe ohne externes Lager, mit Gewindeanschluss | ||
| HBF | Pumpe mit externem Lager, Gewindeanschluss, geflanscht |
||
| HBFRV | Pumpe mit externem Lager, Überströmventil und Gewindeanschluss, geflanscht |
||
| GHBFRV | Pumpe mit externem Lager, Überströmventil, Reduziergetriebe und Gewindeanschluss, geflanscht |
||
| BH | Pumpe ohne externes Lager, Kupplungsglocke für Flanschmotor |
||
| BHF | Pumpe ohne externes Lager, mit Kupplungsglocke für Flanschmotor und Gewindeanschluss, geflanscht |
||
| BHFRV | Pumpe ohne externes Lager, mit Überströmventil, Kupplungsglocke für Flanschmotor und Gewindeanschluss, geflanscht |
||

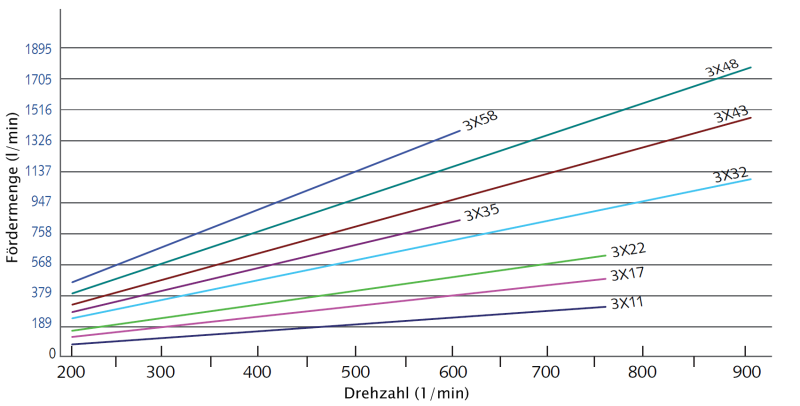

Fördermenge:

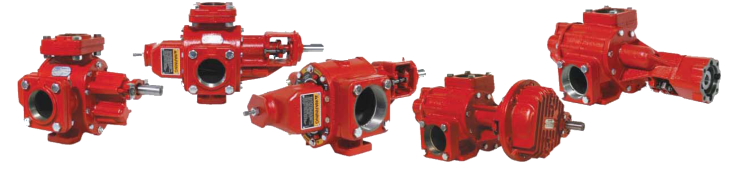

Ausführungen:
