UNI-F

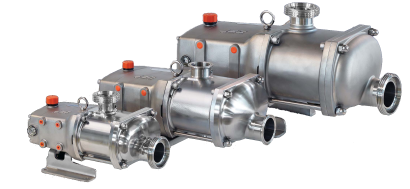

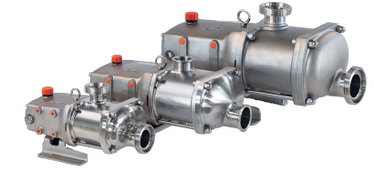

Schraubenspindelpumpen
Technische Daten
Konstruktionsmerkmale:
• Gehäuse, Schraubenspindeln und Antriebsblock aus Edelstahl
• Anschlüsse: Milchrohr nach DIN11851, andere Anschlussvarianten optional lieferbar

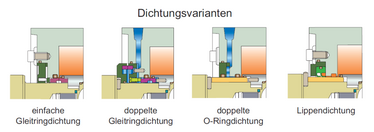

• statische Dichtungen aus FKM, FFKM, EPDM oder Kalrez
• Volumenstrom: bis 100 m³/h
• max. Viskosität: 1.000.000 mPas
Zulassungen:
• ATEX
• FDA
• EHEDG
• EN1935
Vorteile:
• ideal für viskose und empfindliche Medien, besonders in der Food- und Pharmaindustrie
• schonende Förderung
• auch als CIP-Pumpe einsetzbar
• Hochdruckausführungen
• Pumpe ist reversierbar, daher ist auch ein Rückwärtsfördern möglich
| Modell | 100 | 200 | 300 |
|---|---|---|---|
| Verdrängerrraum (Liter) | 0,09/0,13 | 0,23/0,32 | 0,55/0,83 |
| max. Medientemperatur (°C) | 150 | 150 | 150 |
| max. Differenzdruck (bar) | 12 (optional 16) | 12 (optional 16) | 12 (optional 16) |
| max. Drehzahl (1/min) | 3000 | 2500 | 2000 |
| max. Partikelgröße* (mm) | 20 | 25 | 30 |
| Anschlüsse (mm) | DN50/DN40 optional DN65/DN50 |
DN65/DN50 optional DN80/DN65 |
DN80/DN65 optional DN100/DN80 |
*max. Partikelgröße für weiche Feststoffe

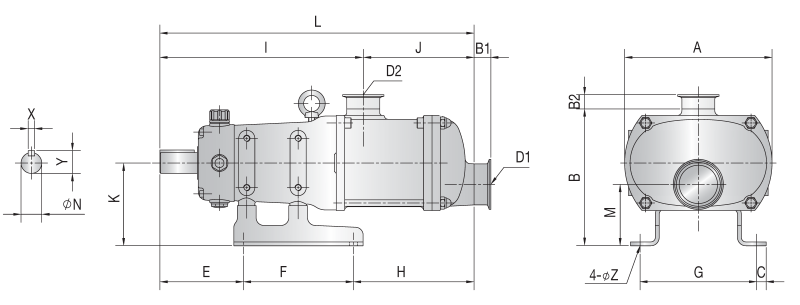

Abmessungen und Gewichte
| Modell | 100 | 200 | 300 |
|---|---|---|---|
| A | 115 | 228 | 315 |
| B | 168 | 212 | 297 |
| C | 12 | 15 | 21 |
| E | 96 | 129 | 158 |
| F | 124 | 170 | 215 |
| G | 134 | 180 | 242 |
| H | 141 | 186 | 245 |
| I | 234/240 | 314/320 | 395/402 |
| J | 127/121 | 171/165 | 222/216 |
| K | 101 | 128 | 181 |
| L | 360 | 486 | 618 |
| M | 76/82 | 95/102 | 129/142 |
| N | 22 | 32 | 45 |
| X | 8 | 10 | 14 |
| Y | 25 | 35 | 49 |
| Z | 9 | 11 | 13 |
| Gewicht (kg) | 22 | 48 | 103 |
