Ringkolbenpumpen

A-Serie

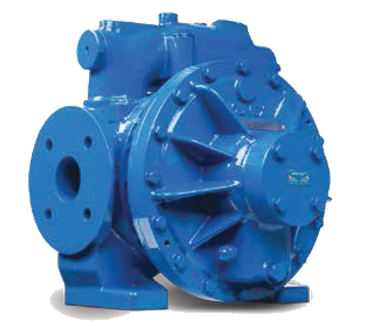

Die Ringkolbenpumpe der A-Serie ist eine Verdrängerpumpe in Sphärogussausführung. Die Wellenabdichtung erfolgt über eine Gleitringdichtung.

Das Ringkolbenprinzip, welches der Pumpe seinen Namen gibt, besteht aus einem Kolben und einem Zylinder, die den Pumpenraum bilden. Durch den Ring auf dem Kolben wird der Pumpenraum in 2 Kammern getrennt, die abwechselnd das zu fördernde Produkt sehr schonend transportieren.

Je nach Pumpengröße und Viskosität des Mediums können Fördermengen bis 55 m³/h bei einem max. Differenzdruck von 10 bar gefördert werden. Aufgrund Ihrer Bauart ist die Pumpe reversibel, d.h. es ist Links- und Rechtslauf möglich, so dass ein Zurückfördern des Produktes möglich ist. In diesem Fall wird ein Doppelbypassventil montiert.

Für Produkte, die erwärmt werden müssen, gibt es eine Ausführung mit Heizmantel.

Diese Pumpenreihe ist ATEX zertifiziert II 2G IIB T2, T3, T4, T5 (abhängig von der Produkttemperatur).

Dieser Pumpentyp ist ideal geeignet für das Pumpen von flüssigen, viskosen oder empfindlichen Produkten, sowie trockenen oder leicht flüchtigen Flüssigkeiten:

  • In der chemischen Industrie für Waschmittel, Klebstoffe, Druckfarben.
  • in der Lebensmittelindustrie für Melasse, Öle, Fette, Talg.
  • im Straßenbau für Bitumen, Emulsionen, Flüssigkeiten mit hohen Temperaturen.
  • in der Erdölindustrie für Kraftstoffe, schweres Heizöl.

Seit Juni 2013 ist die überarbeitete Version der A-Serie auf dem Markt. Neuerungen sind unter anderem:

  • Erhöhung des Differenzdrucks auf 10 bar
  • Gehäuse aus Kugelgraphitguss
  • Anschlussflansche nach ISO PN16 / ANSI 150

Technische Daten

A-Serie

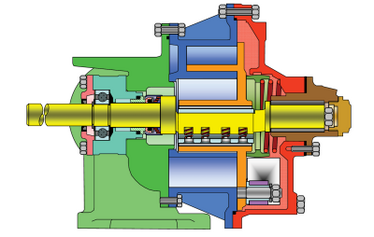

A-Serie Schnittmodell (zum Vergrößern Bild anklicken)

Konstruktionsmerkmale:

  • Gehäuse aus Kugelgraphitguss
  • optional mit Heiz- oder Kühlmantel
  • Anschlüsse Flanschanschlüsse nach ISO PN16 / ANSI150 alternativ Mouvex-Flansche, kompatibel zur "alten" A-Serie
  • statische Dichtungen aus FKM, optional PTFE-ummantelt
  • Wellenabdichtung durch Gleitringdichtung
  • Volumenstrom 0,5 m³/h bis 55 m³/h
  • weiter Viskositätsbereich von wässrig bis hochviskos

Zulassungen:

  • ATEX

Vorteile:

  • selbstansaugend, selbstbefüllend
  • saugt aus dem Vakuum an
  • trockenlauffähig
  • gut geeignet für scherempfindliche Produkte
  • robuste Ausführung
  • einfacher Wechsel der Gleitringdichtung
Modell AZO ADO A6 A12 A18 A31 A55
max. Volumenstrom (m³/h) 1,2 2,3 5,7 11,7 18 31 55
max. Medientemperatur (°C)
(höhere Temperaturen auf Anfrage)
80 80 80 80 80 80 80
max. Differenzdruck (bar) 5 5 10 10 10 10 10
max. Drehzahl (1/min) 1500 750 600 500 450 400 350
Anschlüsse DN20 PN6 DN32 PN6 DN40 PN16 DN50 PN16 DN65 PN16 DN80 PN16 DN100 PN16

weitere Baugrößen auf Anfrage
